Hogyan befolyásolja a furat átmérője a hidraulikus henger teljesítményét?
A hidraulikus henger furata átmérője kritikus paraméter, amely jelentősen befolyásolja annak teljesítményét. Mint a hidraulikus hengerek tapasztalt szállítója, első kézből tanúja voltam annak, hogy ez a látszólag egyszerű dimenzió messze lehet - elérheti a hidraulikus henger funkcionalitását, hatékonyságát és általános alkalmasságát a különféle alkalmazásokhoz.
Erőtermelés
Az egyik legalapvetőbb módszer, amellyel a furat átmérője befolyásolja a hidraulikus hengert, az erőgenerálás révén. A hidraulikus henger által kifejtett erőt a (f = P \ Times A) képlet alkalmazásával számolják, ahol (f) az erő, (P) a hidraulikus nyomás, és (a) a dugattyú kereszt -szekcionális területe. A kereszt -szekcionális terület (a = \ pi \ idő (d/2)^2), ahol (d) a furat átmérője.
A fúró átmérőjének növekedésével a dugattyú kereszt -metszeti területe exponenciálisan növekszik. Például, ha összehasonlítunk egy hidraulikus hengert 2 hüvelykes fúró átmérőjével, és egy másik, 4 hüvelykes furat átmérőjével, akkor a 4 hüvelykes fúró -henger kereszt -szekcionális területe négyszer nagyobb, mint a 2 hüvelykes fúróhengerénél. Ez azt jelenti, hogy ugyanabban a hidraulikus nyomáson a nagyobb fúróhenger négyszeresére képes előállítani az erőt.
Az olyan nehéz szolgálatban, mint például az építőipari berendezések és az ipari sajtók, gyakran a nagy furatú hengereket részesítik előnyben. Például egy 5 tonnás, kettős hatású hidraulikus henger [/hidraulikus - henger/dupla - hatású - hidraulikus - henger/5 - tonnás - dupla - hatású - hidraulikus - henger. Másrészt azokban az alkalmazásokban, ahol csak kis erőre van szükség, mint például néhány automatizált gépnél, a kisebb furat -hengerek felhasználhatók a helymegtakarításra és a költségek csökkentésére.
Üzemeltetési sebesség
A furat átmérője fordított kapcsolatban is van a hidraulikus henger sebességével. A hidraulikus henger sebességét a hidraulikus folyadék áramlási sebessége és a dugattyú keresztmetszetének határozza meg. A hidraulikus henger sebességének (v) képlete (v = q/a), ahol (q) a hidraulikus folyadék áramlási sebessége, és (a) a dugattyú kereszt -szekcionális területe.
A nagyobb furat átmérője nagyobb kereszt -szekcionális területet jelent. A hidraulikus folyadék egy adott áramlási sebessége esetén egy nagyobb furat átmérőjű henger lassabban mozog, mint egy kisebb furat átmérőjű henger. Azokban az alkalmazásokban, ahol gyors mozgásra van szükség, például néhány nagysebességű automatizált gyártósorban, a kisebb furatú hengerek megfelelőbbek. Ezzel szemben az olyan alkalmazásokban, ahol lassú és ellenőrzött mozgásra van szükség, mint például egy 4 stádiumú teleszkópos hidraulikus henger meghosszabbításában és visszahúzódásában a billenő teherautóhoz [/hidraulikus - henger/teleszkópos - hidraulikus - henger/4 - stádium - teleszkópos - hidraulikus - henger - for.html], nagyobb fúró használható a sima és a stabil működés biztosítása érdekében.
Zárási követelmények
A furat átmérője közvetlen hatással van a hidraulikus henger tömítési igényeire. A hidraulikus hengerben lévő tömítések felelősek a folyadékszivárgás megelőzéséért és a hengeren belüli nyomás fenntartásáért. A furat átmérőjének növekedésével a tömítő felület is növekszik. Ez azt jelenti, hogy a nagyobb fúróhengerek nagyobb és robusztusabb pecséteket igényelnek.

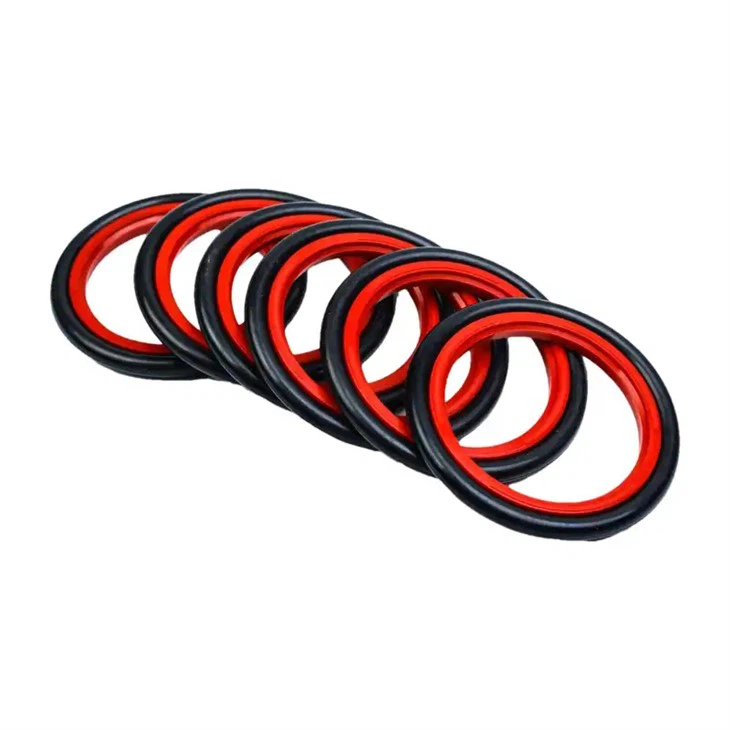

Egyetlen hatású hidraulikus hengeres tömítések [/hidraulikus - henger/egyetlen - hatású - hidraulikus - henger/egyetlen - hatású - hidraulikus - henger - peals.html] A henger furata átmérője alapján gondosan ki kell választani. A nagyobb furatú hengerek nagyobb stresszt okoztak a tömítésekre a megnövekedett felület és a magasabb erők miatt. Ezért a nagyobb furatú hengerek tömítéseit magas színvonalú anyagokból kell készíteni, és olyan kialakításúnak kell lennie, amely képes ellenállni a magasabb nyomásnak és a súrlódási erőknek. Ha a tömítések nem megfelelő méretűek vagy alacsonyabb szintű anyagokból készülnek, akkor folyadékszivárgáshoz, csökkentett hatékonysághoz és akár a hidraulikus henger korai meghibásodásához vezethet.
Terhelési képesség és stabilitás
A furat átmérője befolyásolja a hidraulikus henger teherbírását és stabilitását. Egy nagyobb fúróhenger támogathatja a nagyobb terhelést, mivel képes több erőt generálni. Ugyanakkor azt is meg kell tervezni, hogy biztosítsa a stabilitást nehéz terhelések alatt.
Ha egy hidraulikus henger meghosszabbodik, akkor különféle erőknek vetik alá, beleértve a hajlító pillanatok és a tengelyirányú terheléseket. A nagyobb rúd átmérőjű és falvastagságú nagyobb fúróhenger jobban ellenáll ezeknek az erőknek és fenntarthatja annak stabilitását. Azokban az alkalmazásokban, ahol a terhelés ki van kapcsolva - vagy a hengerre ható dinamikus erők vannak, a fúrás átmérőjét és más tervezési paramétereit gondosan figyelembe kell venni annak biztosítása érdekében, hogy a henger biztonságosan és hatékonyan működjön.
Energiahatékonyság
A furat átmérője szerepet játszik a hidraulikus rendszer energiahatékonyságában. A megfelelő méretű furat átmérőjű henger hatékonyabban működhet. Ha a furat átmérője egy adott alkalmazáshoz túl nagy, akkor a hidraulikus szivattyúnak keményebben kell dolgoznia a szükséges nyomás és áramlási sebesség biztosítása érdekében, ami nagyobb energiafogyasztást eredményez.
Ezzel szemben, ha a furat átmérője túl kicsi, akkor a henger nem képes előállítani a szükséges erőt, és a rendszernek nagyobb nyomáson kell működnie, ami szintén növeli az energiafogyasztást. Ezért a megfelelő furat átmérőjének kiválasztása elengedhetetlen a hidraulikus rendszer energiahatékonyságának optimalizálásához.
Költség megfontolások
A költség egy másik fontos tényező, amely a hidraulikus henger furatátmérőjéhez kapcsolódik. A nagyobb fúróhengerek általában többet fizetnek, mint a kisebb fúróhengerek. Ennek oka több ok. Először is, a nagyobb fúróhengerekhez szükséges anyagok drágábbak, mivel vastagabbnak és erősebbnek kell lenniük, hogy ellenálljanak a magasabb erőknek. Másodszor, a nagyobb furatú hengerek gyártási folyamata összetettebb, és fejlettebb gépeket és szerszámokat igényel.
Ezenkívül a nagyobb furatú hengerek tömítései és egyéb alkatrészei szintén költségesebbek. A hidraulikus rendszer tervezésekor a hengerek költségeit kiegyensúlyozni kell a teljesítményigényhez. Időnként egy kisebb furathenger, amelynek magasabb nyomású hidraulikus rendszere van, akkor hatékonyabb megoldás lehet, ha kielégíti az alkalmazás igényeit.
A megfelelő furat átmérőjének kiválasztása
A hidraulikus hengerhez megfelelő furat átmérőjének kiválasztása megköveteli az alkalmazási követelmények átfogó megértését. A következő lépéseket lehet követni:
- Határozza meg az erő követelményeit: Számítsa ki az alkalmazáshoz szükséges maximális erőt a vonatkozó képletek felhasználásával, és figyelembe véve a terhelési jellemzőket.
- Vegye figyelembe a sebességkövetelményeket: Az alkalmazás ciklusideje és mozgási követelményei alapján becsülje meg a henger szükséges sebességét.
- Értékelje a tömítési és stabilitási követelményeket: Vegye figyelembe a működési környezetet, a nyomásszintet és a betöltési feltételeket a megfelelő tömítések kiválasztásához és a henger stabilitásának biztosításához.
- Az egyenleg költsége és teljesítménye: Mérlegelje a henger költségeit a teljesítménykövetelményekkel szemben, hogy megtalálja a legköltséglet leghatékonyabb megoldását.
Hidraulikus henger beszállítójaként elkötelezettek vagyok abban, hogy segítsek az ügyfeleknek a megfelelő furat átmérőjének kiválasztásában az alkalmazásokhoz. Szakértői csoportunk biztosíthatja a műszaki támogatást és a tanácsokat annak biztosítása érdekében, hogy a lehető legjobban megkapja a hidraulikus hengereket elfogadható áron.
Ha a hidraulikus hengerek piacán van, és segítségre van szüksége az alkalmazás megfelelő furatátmérőjének kiválasztásához, kérjük, ne habozzon kapcsolatba lépni velünk. Készen állunk arra, hogy részletes megbeszéléseket folytatjunk, és testreszabott megoldásokat nyújtsunk Önnek az Ön egyedi igényeinek kielégítésére.
